От чего могла выгореть плата в FSP ATX450N ?

В блоке питания FSP model: ATX450N выжгло плату, где стоят нагрузочные резисторы (они просто балтались оборваны от дорожек) и еще вентилятор неработал (руками еле провернул) и были вздуты кондеры C19 (3300mF*10v) и C12 (47mF*50v). Приблизительная схема подходит IP-P350aj2-0, но на моем маркировка несовпадает.

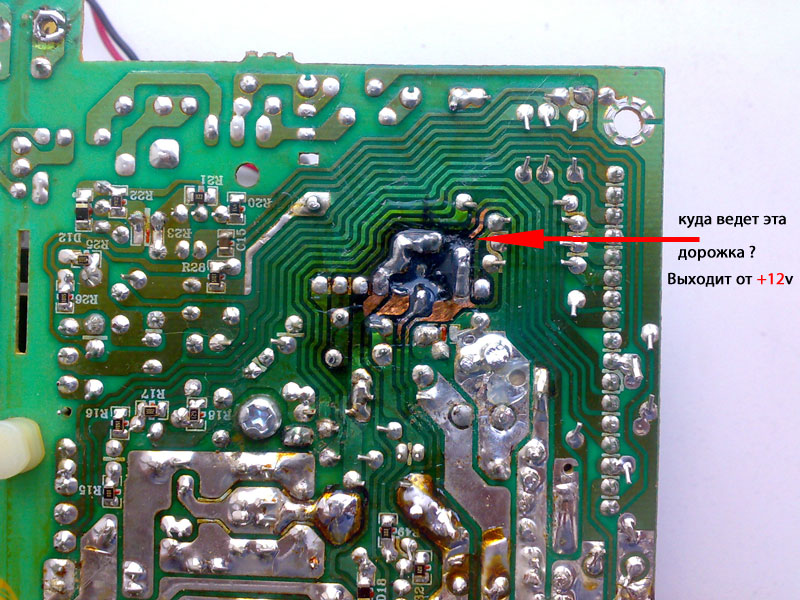

Немного поковырявшись привел плату в более нормальный вид, теперь БП работает, но сильно греются нагрузочные резисторы. Еще непонятно откуда дорожка осталась (на фото подписано), возможно сквозная по +12v ?

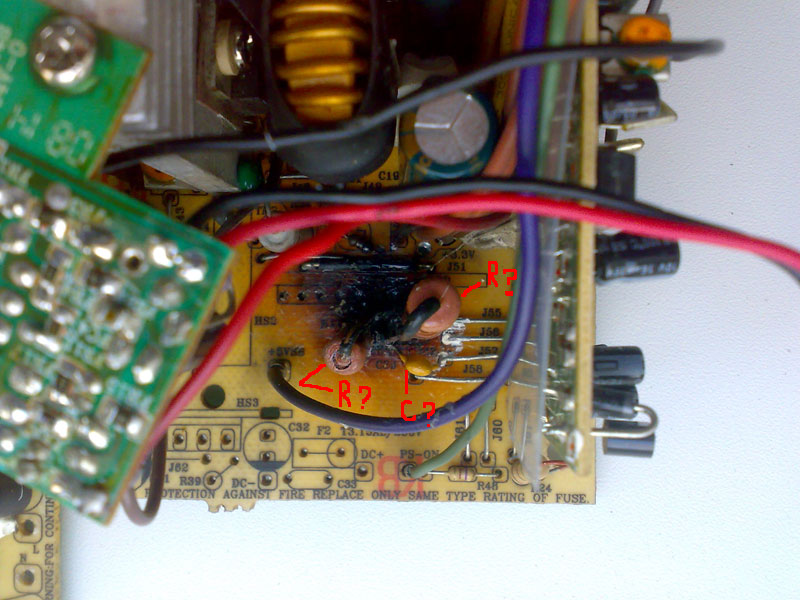

Самый большой резистор R? - 12ом (стоит на выходе +5v).
Поменьше R? - 98ом (стоит на выходе +12v).

На выходе завышено +12v (у меня показывает +13v), как понизить или поднагрузкой выравняется ?
И почему так сильно греются нагрузочные резисторы ?
По какой причине могло так обуглить плату ?

ВложениеРазмер
fsp_450n-1.jpg108.83 КБ
fsp_450n-2.jpg158.49 КБ
Аватар пользователя UAM

Цитата:
По какой причине могло так обуглить плату ?
Вы же сами пишете - вентилятор не работал. Низкоомные резисторы, да еще и рядом. При замена я бы поставил бы вдвое большего сопротивления.

У кошки 4 ноги... Вход, выход, земля и питание.

Аватар пользователя DJuk

Цитата:
Вы же сами пишете - вентилятор не работал.

Я просто хотел убедиться в этом.

А неподскажите, куда дорожка указанная на фото проходит?

Цитата:
На выходе завышено +12v (у меня показывает +13v), как понизить или поднагрузкой выравняется ?

И что делать с этим ?

Аватар пользователя UAM

Это ATX 2.2? Под нагрузкой, думаю, +5 слегка поднимется. В FSP подстроечники часто "уходят".

PS Дорожка идет на 3 ногу субмодуля.

У кошки 4 ноги... Вход, выход, земля и питание.

Здравствуйте, столкнулся точно с такой же проблемой, только конденсатор С29 покрошился, вы случайно не помните номинал кондерсатора который тоже отмечен на первой фотографии?

Аватар пользователя UAM

Олег_Абрамович, 104

У кошки 4 ноги... Вход, выход, земля и питание.

Олег_Абрамович получает устное предупреждение за множественные дубликаты сообщения.
