Мощные транзисторы, применяемые в БП. Подбор и замена.

10 Ноя 2007 - 20:13 NMD 1572 >> 68.32

Вот небольшая подборка транзисторов, использующихся в БП.
Михаил.
KSC5027- Vceo-800V, Ic- 3A, Icp - 10A, Pd - 50W
2SC4242 - Vceo - 450v, Ic - 7A. Pd - 40W
BU508A - Vceo - 700V, Ic - 8A, Icp - 15A, Pd - 50W
ST13003 - Vceo-400v, Ic- 1.5A, Icp - 3A, Pd - 40W
MJE13003 - Vceo -400v. Ic -1.5A, Icp - 3A, Pd - 40W
2SC3457 - Vceo - 800v, Ic - 3A. P - 50w
MJE13005 - Vceo - 400v, Ic - 4A, Icp - 8A, Pd - 75w
MJE13006 - Vceo - 300v, Ic - 8A, Icp - 16A, Pd - 80w
MJE13007 - Vceo - 400v, Ic - 8A, Icp - 16A, Pd - 80w
2SC2625 - Vceo - 450v, Ic - 10A, Pd - 80w
2SC3306 - Vceo - 500v, Ic -10A, Pd - 100w
KSE13006 - Vceo - 300V, Ic - 8A, Icp - 16A, Pd - 80W
KSE13007 - Vceo - 400V, Ic - 8A, Icp - 16A, Pd - 80W
KSE13009 - Vceo - 400v, Ic - 12A, Icp - 24A, Pd - 130w
KSP2222A - Vceo- 40v, Ic - 0.6A, Pd - 0.63w
2SC945 - Vcev - 60v, Ic - 0,1A, Pd - 0.25w
2SA733 - p-n-p Vce - 60v, Ic - 0.1A, Pd - 0.25w
2SA1015 p-n-p Vce - 50v, Ic - 0.15A, Pd - 0.4w
2SA1273 p-n-p Vce - 30v, Ic - 2A, Pd - 1.0w
2SB1116A p-n-p Vce - 80v, Ic - 1.0A, Pd - 0.75w
KSC2335F - Vceo-500v, Ic - 7A, Pd - 40w.
2SC2553 - Vceo-500v, Ic - 5A, Pd - 40w.
2SC2979 - Vceo-900v, Ic - 3A, Pd - 40w.
2SC3039 - Vceo-500v, Ic - 7A, Pd - 50w.
2SC3447 - Vceo-800v, Ic - 5A, Pd - 50w.
2SC3451 - Vceo-800v, Ic -15A, Pd - 100w.
2SC3460 - Vceo-1100v, Ic - 6A, Pd - 100w.
2SC3461 - Vceo-1100v, Ic - 8A, Pd - 120w.
2SC3866 - Vceo-900v, Ic - 3A, Pd - 40w.
2SC4106 - Vceo-500v, Ic - 7A, Pd - 50w.
2SC4706 - Vceo-600v, Ic -14A, Pd - 130w.
2SC4744 - Vceo-1500v, Ic - 6A, Pd - 50w.
KSC1008 - Vceo-80v, Ic -0.7A, Pd - 0.8w.
2SA928A p-n-p Vceo-20v, Ic - 1A, Pd - 0.25w.
ZTX457 - Vceo-300V Ic - 0.5A, Pd - 1,0W

2SC2954 SOT-89 Vcbo - 35V Ic - 0.15A P = 2W
------------f=500VHz Vcbo - 18V
2SC3303 2-7B1A Vcbo -100V Ic - 5A Pc =20W
---------------------------Vceo -80V Icp - 8A
2SC3866 SC-67 Vcbo - 900V Ic - 3A Pc = 40W
----------------------------Vceo - 800V
2SC4769 TO3PML Vcbo -1500V Ic - 7A Pc =60W
On-chip damper diode Vceo -800V Icp - 16A
2SC5129 2-16E3A Vcbo - 1500V Ic - 10A Pc =50W
------------------------------Vceo - 600V Icp -20A
2SC5250 TO-3P-FM Vcbo - 1500V Ic - 8A Pc =50W
damper diode-------------Vceo - ? Icp - 16A
2SC5352 2-16c1A Vcbo - 600V Ic -10A Pc = 80W
--------------------------------Vceo -400V Icp- 15A
2SC5353 SC-67 Vcbo -900V I c -3A Pc =25W
--------------------------------Vceo -800V Icp -5A
BU508A/ AF1 TO-218 Vces - 1500V Ic -8A Pc =125W
---------------------------------Vceo -700V Icm -15A
BU1508AX SOT186A Vcesm - 1500V Ic - 8A Ptot =35W
----------------------------------Vceo - 700V Icm - 15A
BU2520DF SOT199 Vcesm - 1500V Ic - 10A Ptot =45W
damper diode-----------------Vceo - 800V Icm -25A
BU2527AX SOT399 Vcesm - 1500V Ic - 12A Ptot = 45W
----------------------------------Vceo - 800V Icm -30A
BUH315D ISOWATT218 Vcbo - 1500V Ic - 6A Ptot =44W
damper diode-----------------Vceo - 700V Icm - 12A

25 Мар 2013 - 21:59 UAM

Ромбовод >> 8709 >> 1027.43

Цитата:

Для восстановления проблемных дежурок - TNY267

Кстати, Targa PT-400CF. Дежурка на OB2262AP (SG6848) + 02N60.

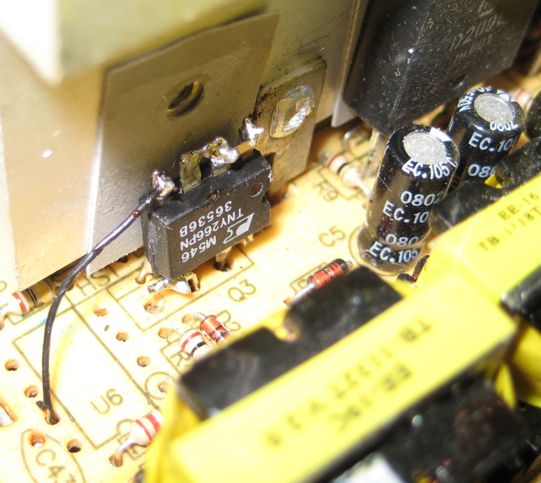

Вот замена на TNY266.
SMD конденсатор 0,1 на 1 ногу, хвостик с 4 ноги к оптрону.
7 нога на место истока транзистора, 5 нога на место стока транзистора.

Пара резисторов 2,2мом с оптрона на +310v
20120613: Последние несколько БП их не ставил. Вроде никакой разницы.

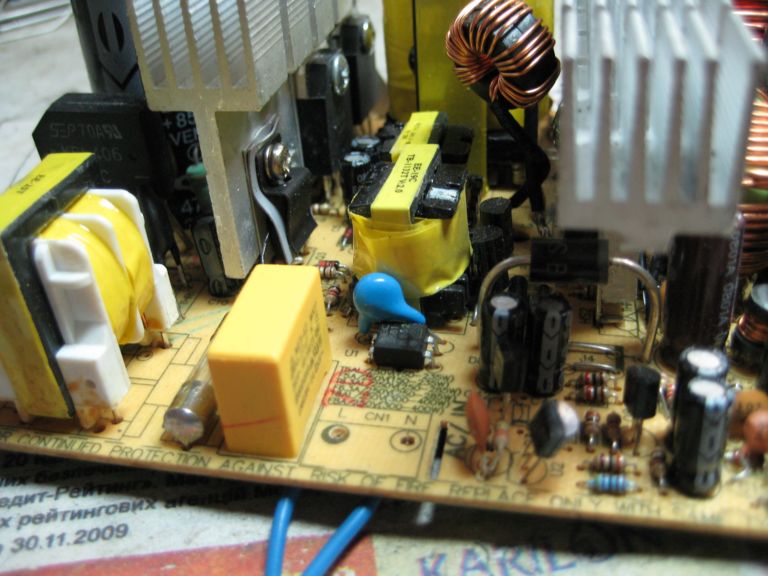

Прижимаем к радиатору. Все.

P.S. Остается почти не слышный писк на ХХ. Осциллографом видно возбуждение ~30 вольт. Но микросхема холодная.
PPS. И 2 лет не прошло, как я заметил, что эта микросхема работает на 130 кГц. Поэтому и свист в снаббере. Замена конденсатора на меньшую емкость его убирает. Или на 200 вольтовый супресоор.

_{У кошки 4 ноги... Вход, выход, земля и питание.}

16 Янв 2010 - 16:22 remonter

>> 46 >> 25

UAM
Очень полезная переделка +1.
Не могли бы вы дать ещё схемку данной переделки ?

16 Янв 2010 - 16:24 remonter

>> 46 >> 25

Да вот ещё, подскажите пожалуйста , что за транзистор 2SK3548 и чем его заменить ?

16 Янв 2010 - 19:14 UAM

Ромбовод >> 8709 >> 1027.43

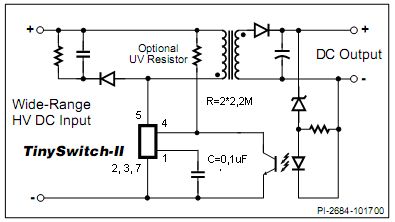

Вложение	Размер
TNY267_app.jpg	18.44 КБ

_{У кошки 4 ноги... Вход, выход, земля и питание.}

17 Янв 2010 - 15:50 egor-land

Ромбовод >> 689 >> 200.09

Цитата:

что за транзистор 2SK3548 и чем его заменить ?

В инете ничего нет кроме этого:

Цитата:

...Our company manages electronic components,specailize in MOSFETs and fast recovery diodes as below,pls kindly have a look: TOSHIBA 2SK2611(900V 9A) 2SK2837(500V 20A) 2SK2698(500V 15A) 20FL2CZ51A(300V 20A) 2SK3548(900V 10A) ...

Если учесть , что он ставится в прямоходах , то очень похоже на правду.
Список аналогов есть на первой странице этой темы.
rom.by/comment/126849

17 Янв 2010 - 15:13 remonter

>> 46 >> 25

Спасибо огромное за помощь.
Очень полезная подборка аналогов мощных MOSFET-ов.

4 Мар 2010 - 16:08 Mustiq

Уважаемые форумчане, подскажите аналог - W9NK90Z

7 Мар 2010 - 16:39 remonter

>> 46 >> 25

Список аналогов есть на первой странице этой темы:
rom.by/comment/126849

13 Апр 2010 - 18:41 Havoc

Добрый день!
Прошу помощи в подборе аналогов.
Есть БП KM Korea SH-350ATX-5ATX (400W Max)
Сгорел диод FR107 и силовой транзистор дежурки BU3150AF.
Насколько я понял, это 800V 3А (в имп. 10А).
Вопрос: чем можно заменить? И можно ли заменить скажем, классикой - SC5027 ?
Буду очень признателен за подсказки.

14 Апр 2010 - 08:44 Monster3D

>> 147 >> 3.32

Havoc

Цитата:

силовой транзистор дежурки BU3150AF, можно ли заменить скажем, классикой - SC5027?

C5027 в корпусе TO-220? Можно.
